Skanowanie jezior i rzek sonarem Lowrance Elite FS 9 — batymetria w praktyce

Skanowanie wód sonarem to nasz codzienny warsztat w fishRadar — tworzymy z niego mapy batymetryczne, które wędkarz może otworzyć przed wyjazdem nad wodę. Pokazujemy w tym tekście, jak realnie pracuje łódź pomiarowa, jaki sprzęt mamy na pawęży i co znajduje się na ekranie Lowrance Elite FS 9 podczas pomiaru jeziora. To nie jest reklama producenta, tylko zapis tego, jak wygląda u nas dzień skanowania.

Mapa batymetryczna to nie luksus dla wąskiej grupy zapaleńców. W krajach, w których wędkarstwo z łodzi ma dłuższą tradycję — Skandynawia, Stany Zjednoczone, Kanada — kompletna baza map konturowych istnieje od lat. W Polsce jest pod tym względem biało: większość jezior nie ma publicznie dostępnej mapy dna albo dostępna mapa pochodzi z lat siedemdziesiątych i nie odpowiada już rzeczywistemu kształtowi dna. To lukę staramy się wypełniać w fishRadar — nie hurtowo, ale konsekwentnie, akwen po akwenie.

Czym jest skanowanie wód i batymetria?

Batymetria to dziedzina hydrografii, która zajmuje się pomiarem głębokości zbiorników wodnych i odwzorowaniem kształtu ich dna. W kontekście wędkarskim batymetria daje wynik bardzo konkretny — mapę konturową, na której widać każdą krawędź uskoku, wypłycenie, podwodny grzbiet i miejsca, w których woda gwałtownie się zagłębia.

Skanowanie wód to praktyczne wykonanie pomiarów batymetrycznych z łodzi. Łódź porusza się po wyznaczonych galsach, a sonar zapisuje głębokość, ślad GPS oraz pełen obraz akustyczny dna. Z tych danych w post-processingu powstaje mapa konturowa, czasem nazywana mapą izobat.

Sonar a echosonda — czym się różnią?

Echosonda mierzy głębokość w jednym punkcie, pionowo pod łodzią. Sonar to szersze pojęcie — obejmuje również obrazowanie boczne (SideScan), nakładkowe (DownScan) oraz tryb 2D z kolumną wody. Współczesne urządzenia, takie jak Lowrance Elite FS 9, łączą wszystkie te funkcje w jednym ekranie i jednym przetworniku.

Krótko: każda echosonda jest sonarem, ale nie każdy sonar to wyłącznie pomiar głębokości. W batymetrii interesuje nas właśnie ten szerszy zakres — obraz dna, twardość gruntu i struktura podwodna.

Mapy konturowe i izobaty

Izobata to linia łącząca punkty o jednakowej głębokości. W praktyce mapa konturowa składa się z izobat narysowanych co 0,3 m, 0,5 m, 1 m lub 2 m, w zależności od skali pomiaru. Im gęściej rysowane izobaty, tym lepiej widać niuanse dna — krawędzie, leje, pojedyncze kamienie.

Mapy z dołączonej do Elite FS 9 nakładki C-MAP Contour+ rysowane są z krokiem 1 stopy (około 0,3 m). To rozdzielczość, w której krawędzie rzeczywiście odpowiadają temu, co dzieje się pod wodą.

Krótka historia: od sondy lotowej po multibeam

Pierwsze pomiary głębokości robiło się sondą lotową — ciężarkiem na lince z węzłami. Później pojawiły się sondy mechaniczne i pierwsze echosondy tubowe. Współczesna technika łączy odbiornik GPS, sondę akustyczną CHIRP i mapping cloud — wszystko w jednym pudełku, które waży kilka kilogramów.

Dla porównania: profesjonalna hydrografia używa systemów multibeam, które zbierają setki wiązek jednocześnie. Sonary konsumenckie pokroju Elite FS 9 nie zastąpią pełnego multibeam, ale w zastosowaniach wędkarskich i rekreacyjnych dają niezwykle wartościowy obraz — i co kluczowe: są dostępne.

Po co skanujemy jeziora i rzeki?

Skanowanie wód ma cztery praktyczne cele, a w fishRadar realizujemy wszystkie naraz. To nie tylko mapy dla wędkarzy — to baza wiedzy, z której korzystają również administratorzy wód i naukowcy.

Dla wędkarzy: krawędzie, dziury, łachy

Ryby trzymają się struktur. Mapa batymetryczna pokazuje miejsca, w których głębokość zmienia się gwałtownie — krawędzie uskoków, wierzchołki podwodnych gór, lejki krasowe, zatopione koryta rzek. To są właśnie spoty, na których koncentruje się drapieżnik i biała ryba w okresie stagnacji.

Bez mapy szuka się losowo. Z mapą można zaplanować dryf, obrać kąt do wiatru, dopasować ciężar zestawu do głębokości. To zmienia kompletny wymiar wyjazdu wędkarskiego — z eksploracji na precyzyjną robotę.

Dla nauki: monitoring zbiorników

Dno jezior zmienia się w czasie — wpływy rzek nanoszą osady, linia brzegowa cofa się lub rośnie, sezonowe zakwity zmieniają twardość gruntu. Powtarzalne pomiary batymetryczne pozwalają śledzić te procesy. Jest to wartość naukowa, którą stopniowo udostępniamy badaczom.

Dla bezpieczeństwa: nieoznaczone mielizny

Na polskich jeziorach co roku zdarzają się uszkodzenia silników i kadłubów od kamieni i mielizn, które nie są nigdzie zaznaczone. Mapa batymetryczna z konturem co 0,5 m to konkretne narzędzie nawigacyjne dla każdego, kto wypływa łódką.

Dla społeczności fishRadar

Najważniejszy cel — budowa otwartej, polskiej bazy map batymetrycznych. Nie kopiujemy istniejących źródeł, robimy pomiary własną łodzią i publikujemy z atrybucją. To takie polskie odpowiednik społecznościowego mappingu, ale dla wody.

Sprzęt: Lowrance Elite FS 9 — dlaczego ten sonar

Lowrance Elite FS 9 to 9-calowy sonar i chartplotter ze średnio-wyższego segmentu konsumenckiego. Nie jest to najdroższe ani najbardziej rozbudowane urządzenie producenta, ale dla zastosowania pomiarowo-wędkarskiego daje optymalny stosunek możliwości do ceny.

Specyfikacja techniczna w skrócie

• Ekran 9-calowy multi-touch z możliwością obsługi nawet w rękawiczce.
• Sonar CHIRP w pasmach Med (83 kHz) i High (200 kHz).
• Active Imaging 3-in-1: CHIRP + DownScan + SideScan w jednym przetworniku.
• FishReveal — nakładka echa CHIRP na obraz DownScan z rozróżnianiem ryb od struktury.
• Kompatybilność z ActiveTarget Live Sonar (przetwornik dokupowany osobno).
• Preinstalowane mapy C-MAP Contour+ z konturami co 1 stopę.
• C-MAP Genesis Live — tworzenie własnych map konturowych w czasie rzeczywistym.
• Sieć NMEA 2000 oraz Ethernet, WiFi, Bluetooth.
• Do 3000 waypointów, 100 tras, gniazdo microSD do logów .sl3.

Przetwornik Active Imaging 3-in-1

Przetwornik to serce każdego sonaru. Active Imaging 3-in-1 to ten sam kawałek plastiku, który równocześnie wysyła trzy różne sygnały — szerokie wiązki CHIRP do mierzenia głębokości, wąskie wiązki DownScan dla obrazowania pod łodzią i boczne wiązki SideScan dla skanowania szerokiego pasa po obu stronach kursu.

W praktyce oznacza to jeden kabel zamiast trzech, jeden montaż na pawęży i pełny obraz w trzech trybach naraz. Dla pomiaru batymetrycznego najważniejszy jest tor CHIRP — to on dostarcza twardych liczb głębokości. DownScan i SideScan to obraz dodatkowy, ale w mapach „strukturalnych” (opis dna) jest bardzo użyteczny.

FishReveal — co naprawdę widzimy

FishReveal nakłada kolorowane echa CHIRP na monochromatyczny obraz DownScan. Efekt jest taki, że w jednym widoku rozróżniamy: dno, warstwy struktury (drzewa, kamienie) oraz aktywne echa rybie. Dla mapy batymetrycznej to ciekawostka, ale w pracy zwiadowczej przed pomiarem pomaga ocenić, czy w danym fragmencie zbiornika faktycznie warto zrobić drobniejszą siatkę galsów.

C-MAP Contour+ i Genesis Live

Mapy C-MAP Contour+ wgrane fabrycznie pokrywają większość polskich jezior — kontury są tam jednak generowane masowo i nie zawsze oddają lokalne zmiany dna. Dlatego korzystamy głównie z funkcji C-MAP Genesis Live, która rysuje własne kontury z naszych przebiegów.

Genesis Live zapisuje pełen log .sl3 na karcie microSD i jednocześnie generuje na ekranie nakładkową mapę z izobatami co około 0,3 m. Później log można wgrać do chmury C-MAP albo do oprogramowania typu ReefMaster i wygenerować docelową mapę publikacyjną.

Dlaczego nie HDS Pro albo Hook Reveal?

HDS Pro to klasa wyżej — ekran do 16 cali, lepszy procesor i więcej wyjść sieciowych. W zastosowaniach komercyjnych byłby naturalnym wyborem, ale w batymetrii rekreacyjnej różnica praktyczna jest niewielka, a koszt poważnie wyższy.

Hook Reveal to z kolei klasa niżej. Świetnie sprawdza się jako echosonda wędkarska, ale brakuje mu ActiveTarget compatibility i części funkcji networkingu. Dla pojedynczego operatora, który chce produkować dane mapowe na potrzeby społeczności, Elite FS 9 to po prostu punkt równowagi między ceną, ekranem i ekosystemem map.

Skąd się wzięła linia Lowrance Elite FS

Marka Lowrance powstała w 1957 roku w Stanach Zjednoczonych jako jedna z pierwszych firm produkujących elektroniczne echosondy dla wędkarzy. Przez dekady firma rozwijała kolejne generacje produktów — Hook, Elite, HDS, Carbon, aż do współczesnej rodziny Elite FS, której nazwa znaczy po prostu „Fish Series”.

Elite FS pojawiła się jako kompromisowa odpowiedź na pytanie: jak dać wędkarzowi większość funkcji segmentu profesjonalnego (Active Imaging, ActiveTarget, networking Ethernet) w cenie segmentu rekreacyjnego. W Polsce sprzęt jest dostępny u kilku oficjalnych dystrybutorów, w wersjach 7, 9 i 12 cali. Dla naszej pracy pomiarowej 9 cali to optymalny punkt — wystarczająco duży, żeby na ekranie pomieścić jednocześnie 2D, DownScan i SideScan, ale na tyle kompaktowy, że nie zajmuje całego konsoli sterowniczej łodzi.

Pozycja w rodzinie Lowrance 2026

W rodzinie produktów Lowrance Elite FS znajduje się dziś między linią HOOK Reveal (segment podstawowy, bez sieci) a HDS Pro (segment premium, większe ekrany, mocniejszy procesor, pełne wsparcie Halo radar). Dla pomiarów rekreacyjnych Elite FS daje 90% tego, co HDS Pro, w wyraźnie niższej cenie. Profesjonalna hydrografia wymaga jednak rozwiązań specjalistycznych spoza tej rodziny.

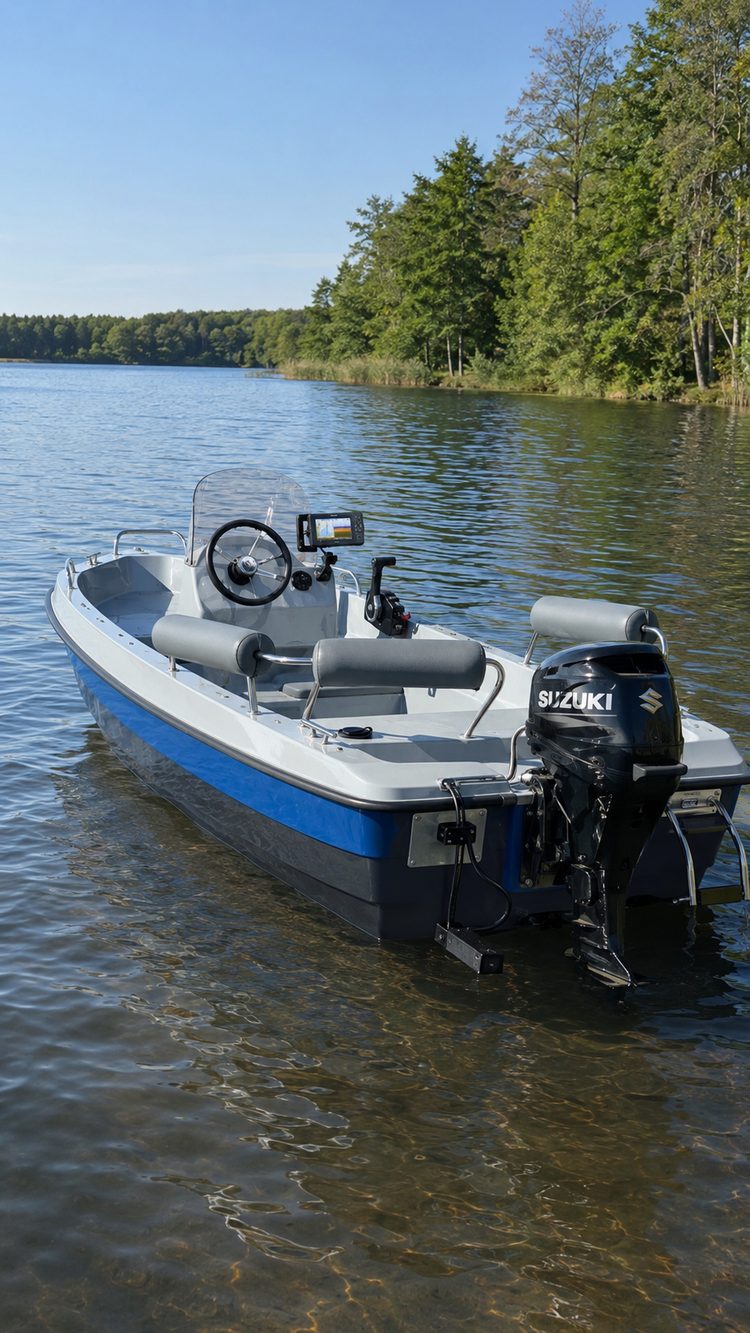

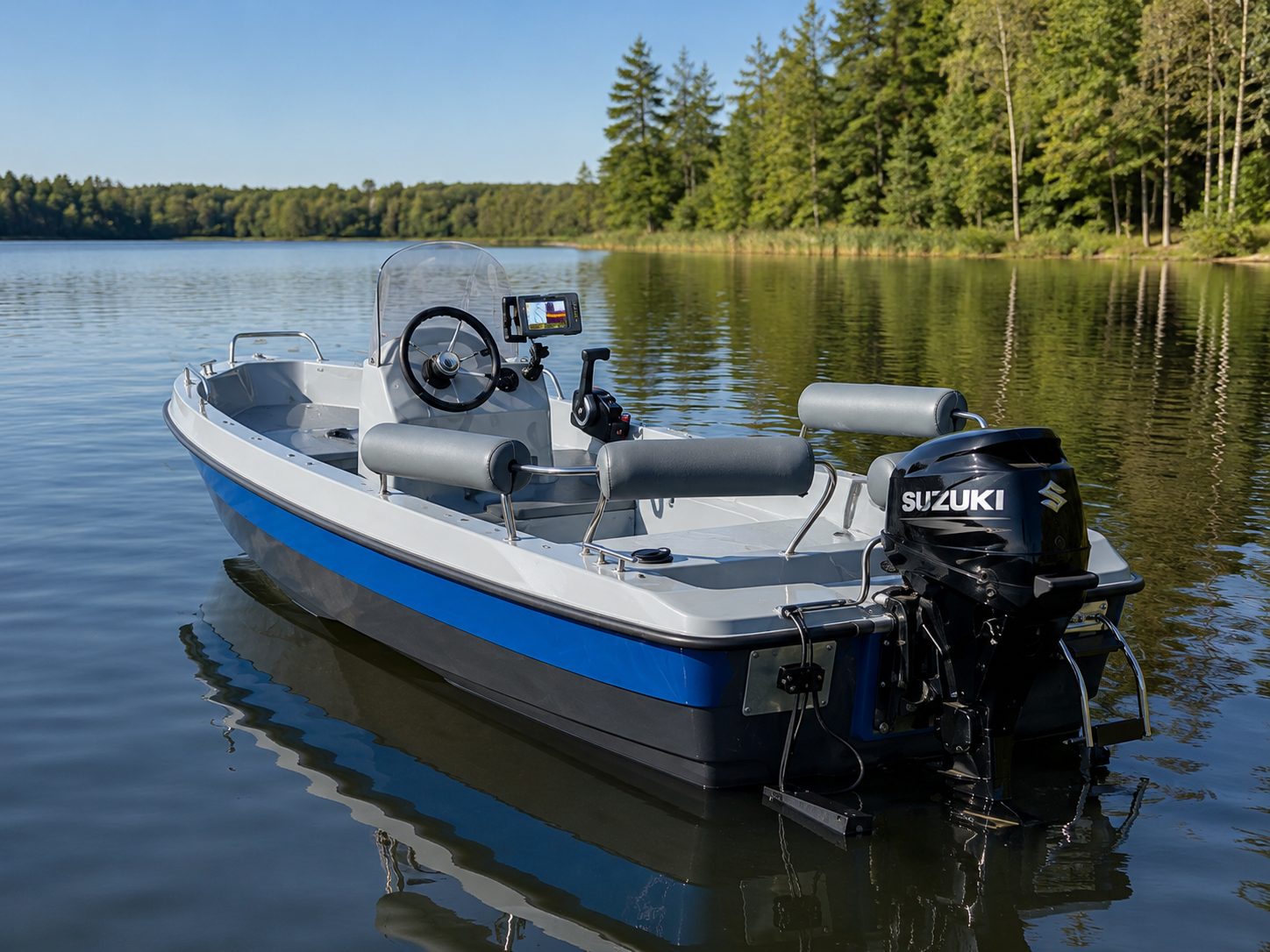

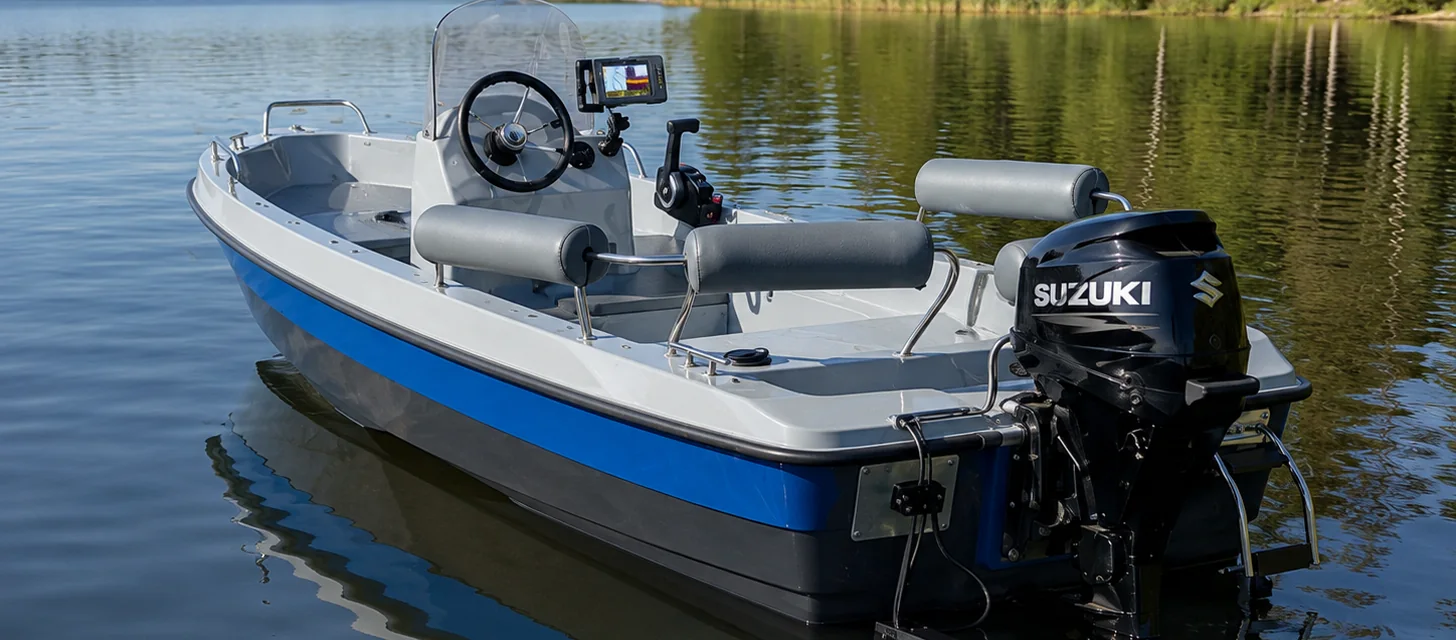

Łódź pomiarowa fishRadar

Nasza łódź to ślizgowy kadłub laminatowy z silnikiem zaburtowym Suzuki 4-suwowym. Konfiguracja nie jest specjalnie egzotyczna — to zwykła łódź wędkarska, którą zaadaptowaliśmy do regularnych przebiegów pomiarowych.

Montaż i zasilanie

Przetwornik Active Imaging 3-in-1 zamocowany jest na pawęży po prawej burcie, około 35 cm od osi silnika. Taka pozycja minimalizuje turbulencje od śruby i daje czyste odczyty CHIRP nawet przy wyższych prędkościach.

Sonar zasilany jest z dedykowanego akumulatora żelowego 12 V / 50 Ah, izolowanego od reszty instalacji łodzi. Między akumulatorem a sonarem siedzi bezpiecznik 5 A i wyłącznik. To dwa drobiazgi, ale akurat sonar lubi czyste napięcie — wahania pod obciążeniem rozrusznika potrafią wpływać na jakość zapisu CHIRP.

Mała łódź to zaleta, nie wada

Dla pomiarów wędkarskich małe i lekkie jednostki wręcz się sprawdzają. Łatwiej trzymać stałą prędkość 4–8 km/h, łatwiej manewrować w wąskich zatokach i przy roślinności brzegowej. Ciężka łódź miałaby kłopot z wejściem w trzcinę albo z bardzo płytkimi spotami, których w polskich jeziorach jest sporo.

Jak skanujemy jezioro — krok po kroku

Pełny pomiar jeziora o powierzchni do około 50 ha trwa u nas 3–5 godzin samej pracy na wodzie, plus pół dnia post-processingu. Procedurę wykonujemy w siedmiu krokach. Każdy krok ma sens dopiero w połączeniu z poprzednimi — pominięcie na przykład etapu planowania galsów potrafi kosztować powrót po dane następnego dnia.

Krok 1. Planowanie galsów

Na mapie zbiornika (najprościej OSM albo Geoportal) rysujemy siatkę równoległych przejść co 5–10 m. Dla wąskich jezior idziemy wzdłuż osi wody, dla okrągłych — w jednym kierunku z dodatkową kontrolą prostopadłą. Cel: każdy fragment dna ma być pokryty przynajmniej dwoma echami z różnych kierunków.

Krok 2. Konfiguracja sonaru

Na Elite FS 9 włączamy zapis logu (Sonar Recording → ON) oraz C-MAP Genesis Live. Ustawiamy CHIRP High (200 kHz) dla zbiorników do około 20–30 m głębokości oraz Med (83 kHz) tylko gdy jezioro głębsze. Czułość zostaje w Auto — ręczna regulacja na większych obszarach prowadzi do niejednolitej jakości danych.

Krok 3. Prędkość pomiaru

Trzymamy stałą prędkość 4–8 km/h, najczęściej blisko 6 km/h. Wolniej (poniżej 3 km/h) wydłuża pomiar i nie daje proporcjonalnego zysku jakościowego — pojawia się dodatkowy szum związany z dłuższym czasem ekspozycji każdego punktu. Powyżej 10 km/h przetwornik gubi kontakt z dnem przy każdej fali.

Krok 4. Pokrycie obszaru

Płyniemy galsami z zachodzeniem — sąsiednie pasy SideScan muszą się częściowo nakładać. Co kilka galsów sprawdzamy track GPS na ekranie Lowrance. Białe miejsca w pokryciu uzupełniamy w trakcie sesji — powrót po dane jest kosztowny w czasie i paliwie.

Krok 5. Eksport danych

Po sesji wyjmujemy kartę microSD. Log zapisany jest w natywnym formacie .sl3, który zawiera dane CHIRP, DownScan, SideScan oraz pełny ślad GPS z czasami. Jeden plik dla całej sesji potrafi mieć od 200 MB do 2 GB w zależności od czasu pracy.

Krok 6. Post-processing

Log wczytujemy do ReefMaster albo Dr.Depth. Generujemy mapę z konturami co 0,5 m, korygujemy odstające punkty (gęstość wykrytych „głębokości” na ogromnej trzcinie wymaga ręcznej obróbki) i sprawdzamy spójność izobat na krawędziach galsów.

Krok 7. Publikacja na fishRadar

Gotową mapę eksportujemy jako geoTIFF plus warstwę wektorową konturów. W panelu administracyjnym fishRadar mapa zostaje zintegrowana z warstwą Leaflet i udostępniona społeczności. Dla wybranych jezior dorzucamy pin-pointy spotów wędkarskich z krótkim opisem.

Ile naprawdę trwa zeskanowanie jeziora

Czas skanowania jeziora to nie tylko godziny na wodzie. Pełen cykl od podjazdu w teren do publikacji mapy w fishRadar rozkłada się na kilka etapów, z których każdy ma swój koszt czasowy.

Etap 1: rekonesans i logistyka

Przed wyjazdem sprawdzamy mapę zbiornika, ostatnie aktualne zdjęcia satelitarne, dostępność slipu lub miejsca do wodowania łodzi z przyczepy oraz prognozę wiatru i fali. Dla jeziora średniej wielkości to około 30–45 minut roboty zdalnej. Pominięcie tego etapu kończy się dojazdem do akwenu, na którym akurat trwa zawody PZW albo brakuje punktu wodowania.

Etap 2: dojazd i wodowanie

Średni dojazd na Pojezierze Mazurskie z bazy fishRadar trwa około 3,5 godziny w jedną stronę, na Pojezierze Drawskie krócej. Po przybyciu wodujemy łódź, kalibrujemy GPS sonaru (5–10 minut), montujemy akumulator zasilający i sprawdzamy poziom sygnału CHIRP w miejscu wodowania. Razem etap zajmuje 30–60 minut.

Etap 3: właściwe pomiary

Dla jeziora 10–50 ha przy prędkości 5 km/h i siatce galsów co 5 m pomiar trwa 3–5 godzin. Dla jeziora 50–200 ha — 5–8 godzin. Powyżej 200 ha rozkładamy pomiar na dwa dni i robimy nocleg w pobliżu wody. Tankujemy paliwo do silnika z zapasem, bo powrót po dane następnego dnia jest niepraktyczny.

Etap 4: post-processing i publikacja

Po powrocie wczytujemy log do ReefMaster i generujemy mapę. To około 1–2 godzin pracy przy komputerze, plus dodatkowa godzina na weryfikację i dopisanie pin-pointów spotów. Publikacja w fishRadar (upload mapy, opis, kategoryzacja, pin-pointy) trwa kolejne 30 minut.

Pełen cykl: 1–2 dni pracy „w terenie” plus pół dnia przy biurku. Na sezon 2026 zaplanowaliśmy 50 pełnych cykli — to ambitne, ale realne tempo.

Najczęstsze błędy w skanowaniu i jak ich unikać

Po kilkudziesięciu jeziorach zebraliśmy listę typowych pułapek, w które wpadają wędkarze próbujący zrobić własną mapę batymetryczną po raz pierwszy. Większość z nich można wyeliminować zwykłym checklistem przed wodowaniem łodzi.

Błąd 1: brak zaplanowanej siatki galsów

Pływanie „na czuja” daje mapę pełną dziur. Bez planowania pomiary zachodzą się na siebie w jednym miejscu, a inne fragmenty zbiornika pozostają puste. Efekt: post-processing trzeba kończyć interpolacją, która maskuje realne struktury dna. Naszej zasady „pierwsza godzina to planowanie, druga to pływanie” trzymamy się rygorystycznie.

Błąd 2: zmienna prędkość pomiaru

Sonar próbkuje czas, a nie odległość. Jeżeli na jednym galsie płyniemy 5 km/h, a na sąsiednim 9 km/h, gęstość punktów pomiarowych różni się prawie dwukrotnie. Mapa konturowa pokazuje wtedy „smugi” odpowiadające różnym galsom. Rozwiązanie: ustawiamy elektroniczny limiter obrotów na silniku albo płyniemy na stałych obrotach z kontrolą prędkości GPS.

Błąd 3: pomiar w wietrznych warunkach

Łódź na fali znosi się i kołysze. Każde przechylenie zmienia kąt padania wiązki CHIRP względem dna, a tym samym mierzoną głębokość. Przy wietrze powyżej 4 m/s wycofujemy się z pomiarów na pełnym lustrze wody i koncentrujemy się na zatokach osłoniętych albo odraczamy wyjazd. Wymuszone „dla statystyki” pomiary w wietrze są stratą czasu.

Błąd 4: nieskalibrowany przetwornik

Po każdej zmianie montażu (na przykład po wyciągnięciu łodzi z wody na przyczepkę) sprawdzamy w menu sonaru parametr Transducer Offset. Jeżeli przetwornik siedzi 30 cm pod lustrem wody, a sonar nie wie tego — wszystkie głębokości w logu są zaniżone o 30 cm. Drobiazg, ale skutkuje systematycznym błędem na całej mapie.

Błąd 5: zlekceważenie post-processingu

Surowy log .sl3 to nie mapa. Bez wczytania go do oprogramowania konturującego (ReefMaster, Dr.Depth, C-MAP Genesis cloud) i ręcznej korekty „odstających” punktów dostaniemy mapę pełną fałszywych wypiętrzeń wynikających z echa od roślin albo termoklinę traktowaną jako kolejne dno. Post-processing nie jest opcjonalny.

Czego sonar nie zrobi — ograniczenia metody

Sonar CHIRP to potężne narzędzie, ale nie magia. Warto wiedzieć, gdzie kończą się jego możliwości — dzięki temu unika się rozczarowań i nieprawdziwych oczekiwań co do mapy konturowej.

Trzcina i roślinność wysoka

W pasie roślinności brzegowej (trzcina, pałka, lilie wodne) sonar często widzi „dno” znacznie wyżej niż realna powierzchnia gruntu — echo odbija się od gęstych łodyg roślin. Z tego powodu mapy konturowe w bezpośredniej strefie roślin trzeba traktować ostrożnie. Standardowo dorysowujemy w post-processingu informację o granicy pewnego pomiaru i zaczynamy izobaty od 0,5 m głębokości.

Bardzo płytka woda

Sonar Lowrance ma minimum pracy CHIRP na poziomie około 0,4 m. Poniżej tej głębokości echo dna miesza się z echem przetwornika i log staje się szumem. Praktycznie oznacza to, że strefa do około 0,5 m musi być domierzona innymi metodami — pomiarem tyczkowym albo zdjęciem satelitarnym.

Mocno zamulone dno

Na dnie z grubą warstwą luźnego mułu sonar często widzi dwa odbicia: górę mułu i sztywne podłoże pod spodem. Algorytmy konturujące interpretują to różnie — czasem bierzemy „wyższą” głębokość, czasem niższą. Dla map publikacyjnych standardowo dokumentujemy, którą wybraliśmy.

Zatopione drewno i metal

Wyraźne echo zatopionego drzewa albo wraku może być błędnie zinterpretowane jako wzniesienie dna. W post-processingu identyfikujemy takie miejsca z obrazu SideScan i oznaczamy jako struktury, a nie część konturu. Daje to wędkarzowi cenniejszą informację — wie, że to nie naturalne wypiętrzenie, lecz konkretna struktura, do której warto wrócić.

Tryby pracy sonaru — co widzimy na ekranie

Lowrance Elite FS 9 obsługuje cztery główne tryby pracy. Każdy z nich odpowiada na inne pytanie i każdy ma swoje miejsce w pomiarze batymetrycznym.

2D CHIRP

CHIRP (Compressed High Intensity Radar Pulse) to klasyczny tryb sonaru wędkarskiego — dół ekranu pokazuje aktualne dno, góra to kolumna wody. Z prawej strony ekranu pojawiają się nowe echa, lewa przewija się jako historia. To z tego trybu sonar wyciąga liczbową głębokość, którą zapisuje w logu.

DownScan Imaging

DownScan to wąski, wysokiej rozdzielczości obraz dna bezpośrednio pod łodzią. Wygląda niemal fotograficznie — widać pojedyncze kamienie, zatopione gałęzie, przewody na dnie. Idealny do rozpoznawania struktury i twardości gruntu.

SideScan / StructureScan

SideScan skanuje wąskim pasem po obu stronach łodzi. Zasięg do około 60 m na każdą stronę przy 800 kHz, 100 m przy 455 kHz. To narzędzie do wyszukiwania struktur — pojedyncze zatopione drzewa rosnące z dna widać jak na zdjęciu lotniczym.

FishReveal i ActiveTarget

FishReveal to nakładka echa CHIRP na obraz DownScan — kolorowe punkty pokazują żywe ryby na tle „nagrania fotograficznego” dna. ActiveTarget Live Sonar to dodatkowy transducer, który pokazuje ryby w czasie rzeczywistym wokół łodzi (jak film, nie jak przewijający się ekran). Dla batymetrii nie jest potrzebny — to narzędzie dla wędkarstwa drapieżnikowego.

Porównanie trybów w tabeli

Mapy konturowe — jak czytać dno z papieru

Mapa konturowa pokazuje dno w przekroju poziomym. Im gęściej izobaty tłoczą się obok siebie, tym ostrzejsza krawędź. Im rzadziej rozsiane — tym łagodniejsze wypłycenie. Doświadczony wędkarz czyta taką mapę jak topograficzną.

Krawędź uskoku

Gęsto upakowane izobaty (np. 5 linii w odległości jednego centymetra na mapie) oznaczają strome zejście. Z punktu widzenia ryby to klasyczna krawędź — drapieżnik trzyma się głębszej strony, biała ryba pasie się płycej. Spot wart sprawdzenia w pierwszej kolejności.

Podwodny grzbiet

Owalny układ izobat o malejącej głębokości w stronę środka to typowa podwodna góra. Najlepsze miejsca to zbocza, nie sam wierzchołek — ryba lubi mieć struktury obok, ale też chętnie zachodzi nad takie podniesienia z głębszej wody.

Lej krasowy lub dziura

Pojedyncze ogniwo zamkniętych izobat o malejącej głębokości do środka to lej. Ryby chowają się w takich miejscach przy zmianach pogody. W okresie zimowym to często stała koncentracja sandacza i okonia.

Termoklina i twardość dna

Sonar 2D CHIRP wyraźnie pokazuje termoklinę — granicę, na której gwałtownie zmienia się gęstość wody (różne temperatury). Widać ją jako lekko zaszumioną poziomą linię w kolumnie wody. Dla wędkarza to informacja kluczowa: ryba latem żyje wyraźnie nad albo wyraźnie pod termokliną.

Twardość dna na obrazie DownScan różnicuje się kolorystycznie: jaśniejsze, ostro odbite echo to twarde dno (piasek, żwir, glina), ciemniejsze i rozmyte — miękkie (muł, opad organiczny).

„Najtrudniejsza w batymetrii nie jest sama elektronika. Trudna jest dyscyplina na wodzie — ten sam galsa, ta sama prędkość, ten sam kąt do wiatru. Mapa wychodzi tyle, ile dyscyplina pomiarowca.”

Skany jezior w fishRadar — co publikujemy

Każdy skan na fishRadar to nie tylko obraz — to zestaw warstw, z których wędkarz wybiera potrzebne mu dane. Standardowo dostarczamy mapę konturową, surowy log .sl3 oraz wybór miejscówek do pobrania na własny sonar.

Warstwy publikowane

• Mapa konturowa z izobatami co 0,5 m, w technologii Leaflet z interaktywnym scrollem.
• Surowy log .sl3 do pobrania (dla użytkowników chcących własnej post-obróbki).
• Screenshoty kluczowych miejsc: krawędzie, zatopione struktury, ujścia rowków melioracyjnych.
• Pin-pointy spotów wędkarskich z krótkim opisem techniki i sezonowości.
• Dane meta: data pomiaru, prędkość średnia, jakość pokrycia, autor.

Plan na 2026 rok

Naszym celem na sezon jest co najmniej 50 nowych jezior z pełną mapą batymetryczną. Priorytet to wody średnie (10–80 ha) bez aktualnych map, zwłaszcza na Pojezierzu Pomorskim, Wielkopolskim i w Dolnym Śląsku. Część wyjazdów łączymy z dokumentacją zdjęciową linii brzegowej i miejsc dostępnych z brzegu.

Aspekty prawne skanowania zbiorników w Polsce

Skanowanie wód sonarem dla celów wędkarsko-rekreacyjnych w Polsce nie wymaga specjalnej zgody, jeżeli odbywa się na wodach publicznych w zarządzie PGW Wody Polskie. Sytuacja zmienia się jednak w kilku kontekstach, które warto znać.

Wody PZW

Wody w obrębie obwodów rybackich Polskiego Związku Wędkarskiego są publiczne, ale ich gospodarzem na potrzeby gospodarki rybackiej jest okręg PZW. Przed pomiarami systematycznymi kontaktujemy się z biurem okręgu — w praktyce zgodę uzyskujemy w 100% przypadków, a kilka okręgów wręcz korzysta później z naszych map w swoich wewnętrznych pracach.

Wody prywatne i stawy gospodarcze

Stawy hodowlane, kąpieliska prywatne i akweny w gestii gospodarstw rybackich to wody, na których zgoda właściciela jest niezbędna. Skanowanie bez kontaktu z gospodarzem to ryzyko interwencji służb ochronnych. Standardowo uzgadniamy pomiary pisemnie i podpisujemy krótką umowę o prawach do mapy.

Strefy ochronne i rezerwaty

Na obszarach chronionych (Park Narodowy, rezerwat przyrody, obszary Natura 2000) reguły są bardziej rygorystyczne. Pomiary trzeba zgłosić do dyrekcji parku lub regionalnej dyrekcji ochrony środowiska. W praktyce dotyczy to niewielkiego procenta zbiorników — większość polskich jezior nie podlega ścisłej ochronie.

Drony nad wodą — uwaga

Choć drony nie są tematem tego artykułu, w wielu projektach łączymy sonar z dokumentacją fotograficzną z drona. Przelot nad lustrem wody podlega ogólnym przepisom Urzędu Lotnictwa Cywilnego — wymaga rejestracji operatora, planowania w aplikacji DroneRadar i unikania stref kontrolowanych ruchu lotniczego.

FAQ — najczęstsze pytania o skanowanie sonarem

Słownik pojęć — krótkie definicje

Batymetria

Pomiar głębokości i kształtu dna zbiorników wodnych.

Izobata

Linia łącząca punkty o jednakowej głębokości na mapie konturowej.

CHIRP

Compressed High Intensity Radar Pulse — technologia sonaru z modulowaną częstotliwością, lepsza rozdzielczość niż klasyczne echosondy stałotonowe.

DownScan

Wąsko-wiązkowy sonar wysokiej rozdzielczości pokazujący obraz dna bezpośrednio pod łodzią.

SideScan

Skanowanie boczne — wiązki wysyłane na lewo i prawo od łodzi, zasięg do około 60–100 m na stronę.

FishReveal

Nakładka echa CHIRP na obraz DownScan, kolorowo różnicująca ryby od pozostałej struktury.

ActiveTarget

System sonaru w czasie rzeczywistym pokazujący żywe ryby wokół łodzi (osobny przetwornik, kompatybilny z Elite FS 9).

Termoklina

Granica między warstwami wody o różnej temperaturze i gęstości, widoczna na sonarze 2D jako pozioma rozmyta linia.

C-MAP Contour+

Komercyjna nakładka map konturowych dla sonarów Lowrance, z izobatami co 1 stopę (≈0,3 m).

C-MAP Genesis Live

Funkcja Elite FS 9 generująca mapę konturową w czasie rzeczywistym z bieżącego logu sonaru.

.sl3

Natywny format logu sonaru Lowrance — zawiera dane CHIRP, DownScan, SideScan oraz pełny ślad GPS.

Gals

Pojedynczy przebieg łodzi po prostym kursie w trakcie pomiaru. Cały pomiar składa się z wielu równoległych galsów.

Podsumowanie

Skanowanie wód sonarem Lowrance Elite FS 9 to dla fishRadar codzienna robota, nie laboratorium. Łódź, przetwornik na pawęży, akumulator i karta microSD wystarczają, żeby z polskiego jeziora wyciągnąć mapę batymetryczną o dokładności ±0,15 m.

Najważniejsze tezy w pięciu punktach:

1. Batymetria daje wędkarzowi konkretne struktury — krawędzie, dziury, grzbiety, lejki — czyli to, czego nie widać z brzegu.
2. Lowrance Elite FS 9 z Active Imaging 3-in-1 to optymalna konfiguracja w segmencie 9-calowych chartplotterów dla zastosowania pomiarowego.
3. Klucz to procedura: stała prędkość 4–8 km/h, gęstość galsów 5–10 m i pełen log .sl3 do post-processingu.
4. Mapę konturową czytamy jak topograficzną: gęste izobaty to ostra krawędź, rozsiane to łagodne wypłycenie.
5. fishRadar publikuje skany jako warstwę w mapie, surowy log i opisane pin-pointy spotów — wszystko darmowe dla zarejestrowanych wędkarzy.
